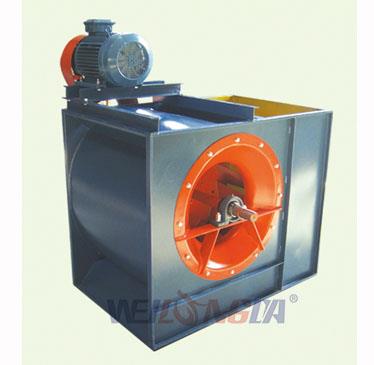

Ventilatore a cinghia

1, caratteristiche del ventilatore

Questa serie di ventilatori presenta le caratteristiche di buone prestazioni, alta efficienza, aspetto estetico, struttura compatta, funzionamento stabile, installazione e manutenzione convenienti, ecc.

2, struttura del ventilatore

Il ventilatore centrifugo serie 4-82 è composto principalmente da: girante, carcassa, presa d'aria e parte di trasmissione.

1). La girante è composta da 20 pezzi di pale ad ala inclinata all'indietro saldate alla piastra anteriore e alla ruota. È corretto dall'equilibrio dinamico, con buone prestazioni aerodinamiche, alta efficienza, bassa rumorosità e volume ridotto.

2). L'involucro è saldato in una voluta da piastre d'acciaio, che possono essere realizzate in tre forme: 0 °, 90 °, 180 ° e 270 °.

3). L'ingresso dell'aria è trasformato in una struttura generale aerodinamica convergente, che è imbullonata ai due ingressi del ventilatore.

4). La parte di trasmissione è composta da: albero principale, cuscinetto, sede del cuscinetto, puleggia e così via.

5). Ogni tipo di ventola può essere trasformato in due tipi di rotazione sinistra e destra. Di fronte all'estremità della puleggia, la rotazione in senso orario è destrorsa e la rotazione in senso antiorario è sinistrorsa.

3. Applicazione

Ventilatore centrifugo serie 4-82 utilizzato principalmente per sistemi di ventilazione di ingegneria del condizionamento d'aria, apparecchiature di verniciatura, apparecchiature per cabine di verniciatura.Può anche essere usato come ventilazione generale.La temperatura dell'aria non è superiore a 80 ° C.

4. Istruzioni

1). Può essere utilizzato solo con il normale utilizzo dell'attrezzatura del ventilatore.

2). Quando l'attrezzatura viene avviata dopo la manutenzione o la riparazione, controllare se la flangia della parte della girante, la sede del cuscinetto e la vite di connessione del manicotto della puleggia sono serrate. Se le parti sono normali.

3). Quando si rimuove la vite del manicotto conico, allentare prima il bullone di collegamento, quindi serrare il bullone per estrarre il manicotto conico.

4). L'olio deve essere sostituito dopo ogni manutenzione, inoltre, il lubrificante deve essere sostituito regolarmente.
